PRÄZISE DIFFERENZDRUCKMESSUNG FÜR SEHR NIEDRIGE DRÜCKE

NACH IHREN SPEZIFIKATIONEN – MESSBEREICH BIS ZU ±1800 PASCAL (±18 MBAR)

Robust | Langzeitgenau | Wartungsfrei | Weitgehend verschleißfrei

PRÄZISE DIFFERENZDRUCKMESSUNG FÜR SEHR NIEDRIGE DRÜCKE

NACH IHREN SPEZIFIKATIONEN – MESSBEREICH BIS ZU ±1800 PASCAL (±18 MBAR)

Robust | Langzeitgenau | Wartungsfrei | Weitgehend verschleißfrei

3-FARBIGE LED-SIGNALLEUCHTE FÜR DEN EX-BEREICH

Rixen Messtechnik

ATEX-zertifiziert und explosionsgeschützt für den sicheren Einsatz in den Zonen EX I und EX II.

– Beliebig kombinierbare Farben

– Robust und zuverlässig für den anspruchsvollen Einsatz

INDIVIDUELL KONFIGURIERBAR

Bei Ihrer Bestellung können Sie den Messbereich, die Messeinheit und die Versorgungsspannung entsprechend Ihren Anforderungen festlegen.
So erhalten Sie ein Produkt, das optimal auf Ihre Bedürfnisse zugeschnitten ist.

UNEMPFLINDLICH GEGEÜBER AGGRESSIVEN MEDIEN

Die zu messenden Medien kommen im Gerät nur mit unempfindlichen Materialien in Kontakt, somit ist eine Beschädigung durch aggressive Gase ausgeschlossen

WEITGEHEND VERSCHLEIßFREI

Es werden hochpräzise Kugellager in den Geräten eingesetzt, so dass der Verschleiß in der Mechanik, und somit im Messwerk, minimal ist.

WARTUNGSFREI

Eine Ringwaage ist so aufgebaut, dass sie weder gewartet noch nach-kalibriert werden muss.

LANGZEITGENAU

Statt einer Messfeder bestimmt das „Eichgewicht“ die Kalibrierung.
Ein Gewicht kann weder altern, noch bei Überlastung überdehnt werden.
Genauigkeit auch bei sehr kleine Drücke.

DÄMPFENDES VERHALTEN

Durch die Drehung des Ringkörpers und der in dem Ringkörper enthaltenen Flüssigkeit stellt sich ein dämpfendes Verhalten bei der Messung ein.

Ringkörper als Hauptbestandteil der Ringwaage

MECHANISCHE DRUCKMESSGERÄTE VON RIXEN – DIE BEWÄHRTE WAHL FÜR IHR PROJEKT

Mit über 50 Jahren Erfahrung in der Konstruktion von Messgeräten bietet Rixen Ihnen präzise und zuverlässige Lösungen für die Druckmessung, selbst bei kleinsten Drücken.

In verschiedenen Anwendungsbereichen wie verfahrenstechnischen Anlagen, Laboratorien und der Klimatechnik ist die genaue Überwachung des Drucks ein zentraler Faktor. Die richtige Druckmessung kann maßgeblich zum erfolgreichen Betrieb Ihrer Anlagen beitragen.

Warum Rixen eine ausgezeichnete Wahl ist:

  • Bewährte Präzision: Nutzen Sie die hochgenaue und unempfindliche Messmethodik der Ringwaage, ein Kernstück unserer Technologie. Diese Methode garantiert eine exakte Messung, auch unter schwierigen Bedingungen.
  • Robust und zuverlässig: Unsere Geräte sind gegen Alterung und aggressive Medien resistent. Dies ermöglicht auch die Messung von verschmutzten Medien ohne Beeinträchtigung der Genauigkeit.
  • Einfache Handhabung: Rixen Anlagen sind so konzipiert, dass sie einfach zu montieren und wartungsfrei sind. Das spart Zeit und senkt die Betriebskosten.

Unsere mechanischen Druckmessgeräte sind speziell darauf ausgelegt, in anspruchsvollen Umgebungen zuverlässig zu arbeiten. Durch die Kombination aus robuster Bauweise und präziser Messmethodik sind sie die ideale Lösung für zahlreiche industrielle Anwendungen.

Anwendungsbereiche unserer Druckmessgeräte:

  • Verfahrenstechnische Anlagen: Sicherstellung der Prozesssicherheit und Effizienz durch präzise Drucküberwachung.
  • Ofenbau: Genauigkeit und Langzeitzuverlässigkeit bei verschmutze Medien.
  • Klimatechnik/Reinraum: Optimierung von Heizungs-, Lüftungs- und Klimaanlagen durch genaue Druckmessung.

Setzen Sie auf die bewährte Expertise von Rixen für eine zuverlässige Druckmessung in Ihrem Projekt.

WAS ZEICHNET DIE MESSGERÄTE VON RIXEN AUS?

Das einzigartige Messprinzip: die Ringwaage.

Unsere innovative Ringwaage verwendet statt einer herkömmlichen Messfeder ein Kalibriergewicht, das zahlreiche Vorteile bietet:

  • Langlebigkeit: Keine Alterung oder Verschleiß, da das Kalibriergewicht kein „Formgedächtnis“ besitzt.
  • Zuverlässige Nullstellung: Kehrt immer zuverlässig zur Null zurück, auch nach längerer Belastung.
  • Gedämpfte Zeigerbewegungen: Durch das Eigenvolumen und das Eigengewicht des Ringkörpers.
  • Präzise Messung kleinster Drücke: Messbereiche von -20…0…+20 Pa oder -10…0…+40 Pa.
  • Individuelle Fertigung: Jede Ringwaage wird nach den spezifischen Anforderungen des Kunden handgefertigt und kalibriert.

DRUCKSCHWANKUNGEN SICHTBAR GEMACHT

Dank der großzügigen Skala mit 150×150 mm sind Druckschwankungen deutlich sichtbar. Dies ermöglicht eine präzise Beurteilung des dynamischen Verhaltens in der Druckregelung.

  • Großzügige Skala: 150×150 mm für klare Sichtbarkeit.
  • Präzise Beurteilung: Dynamisches Verhalten der Druckregelung genau analysieren.
  • Einfache Ablesbarkeit: Die große Skala erleichtert das Ablesen auch aus größerer Entfernung.
  • Reduzierte Fehlerquote: Deutlich sichtbare Messwerte minimieren das Risiko von Ablesefehlern.

Unsere Messgeräte bieten die nötige Präzision und Sichtbarkeit für anspruchsvolle Anwendungen.

MESSBEREICHE INDIVIDUELL AN IHRE ANLAGE ANGEPASSTP

Unsere Messgeräte decken ein breites Spektrum ab, um optimal zu Ihrer spezifischen Anlage zu passen:

  • Niedriger Druckbereich: Ideal für Ofenräume oder Reinräume mit Bereichen wie -20/0/+20 Pa oder -10/0/+40 Pa.
  • Hoher Druckbereich: Geeignet für Anwendungen wie Rauchgasabsaugung, Trocknung und lufttechnische Anlagen bis zu 1.800 Pa.

Flexible Zwischenwerte: Alle Zwischenwerte sind möglich, inklusive:

  • -100/0/+100 Pa
  • -150/0/+50 Pa
  • 0…-600 Pa
  • 0…-1000 Pa

Zuverlässige Genauigkeit: Alle Versionen garantieren eine Genauigkeit von +/-1,5% bzw. 1,5 Pa.

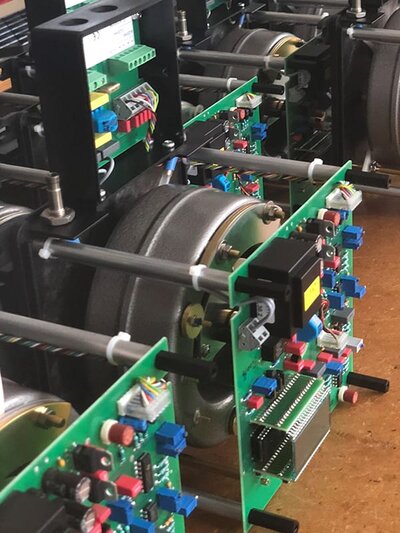

Aufbau einer Ringwaage mit analoge Anzeige
Digitale Druckmessgeräte

LANGZEITGENAUE MESSUNG SEHR KLEINER DRÜCKE

Unsere Messinstrumente sind nicht nur für die langlebige Nutzung konzipiert, sondern auch speziell für die präzise Erfassung sehr kleiner Drücke.

Robuste Materialien für eine zuverlässige Nutzung:

  • Gehäuse: Aus Polycarbonat und Fiberglas gefertigt, hält es auch den aggressivsten Gasen und verschmutzter Luft stand.
  • Glasscheibe: Die gehärtete Glasscheibe sorgt für Klarheit über einen langen Zeitraum hinweg.
  • Messwerk: Bestehend aus Messing, bietet es eine robuste und langlebige Messlösung.

Ringwaage – das Herz des Systems:

  • Langzeittests: Dank der Verwendung eines Kalibrierungsgewichts, das nicht altert und sich nicht verändert, kehrt die Ringwaage immer wieder zum eingestellten Nullpunkt zurück.
  • Konstante Genauigkeit: Keine Federn oder Membranen, die ihre Form verändern könnten, für dauerhafte Präzision.

So bieten wir Ihnen eine Messlösung, die robust, zuverlässig und auf lange Sicht genau bleibt.

LANGLEBIGKEIT UND ERSATZ DURCH NEUGERÄTE

Ersatzgeräte: Allein anhand der alten Apparatenummer können wir problemlos die genaue Ausführung ermitteln und ein voll kompatibles Ersatzgerät anbieten. Die vorhandenen Wandbohrungen bleiben durch ein Montageadapter nutzbar.

Differenzdruckregler

neuer Ofendruckregler

Rixotact_4

im IP65 Gehäuse für Wandmontage.

Rixotact aus 1980 im Dauereinsatz

…hinterlassen ihre Spuren.

Ofendruckregler „Rixotact“ Baujahr 1985, zurück „zur Überprüfung“.

MESSGERÄTE NACH IHREN WÜNSCHEN GEFERTIGT

Wir fertigen Druckmessinstrumente, die präzise auf Ihre individuellen Anforderungen zugeschnitten sind, sorgfältig von Hand für Sie an.

Teilen Sie uns einfach mit:

  • Den gewünschten Gerätetyp
  • Den benötigten Messbereich
  • Die bevorzugte Versorgungsspannung

Unser breites Angebot umfasst:

Flexibilität in der Anwendung: Jedes Gerät kann je nach Anschlussbelegung als Differenzdruckmesser, Zugmesser oder Druckmesser eingesetzt werden, um Ihren spezifischen Anforderungen gerecht zu werden.

Umrechnungen von Druckeinheiten
Pa mbar mmWs
1 Pa = 1 0,01 0,102
1 mbar = 100 1 10,2
1 mmWs = 9,81 0,098 1

ÜBERLASTBARKEIT UNABHÄNGIG VOM MESSBEREICH

Die Überlastbarkeit unserer Messgeräte ist einzig und allein von der verwendeten Sperrflüssigkeit abhängig, nicht vom festgelegten Messbereich.

Beispiel: Eine Ringwaage mit einem Messbereich von ±20 Pa (gefüllt mit der Sperrflüssigkeit Füllöl) toleriert ohne Schaden eine dauerhafte Überlastung bis ±700 Pa. Dies sichert die Unversehrtheit des Messwerks sowie die Zuverlässigkeit der Kalibrierung.

Für extremere Bedingungen:

  • Bei zu erwartenden Überlastungen über 700 Pa mit Füllöl
  • Oder über 1,8 kPa bei Verwendung von Galden

empfehlen wir den Einbau einer Überlastsicherung, um eine langlebige und sichere Funktion zu gewährleisten.

ZERTIFIZIERUNG

Für Anwendungen in explosionsgefährdeten Bereichen bieten wir Geräte an, die gemäß den ATEX-Herstellerrichtlinien 2014/34/EU zertifiziert sind, um höchste Sicherheitsstandards zu gewährleisten.

Darüber hinaus sind wir uns der Bedeutung kontinuierlicher Qualitätsverbesserungen bewusst und arbeiten daher strikt nach den Maßgaben der ISO9001:2015. Dieses Engagement für Qualität wird durch unsere Zertifizierung von der renommierten Deutschen Qualitätsmanagement Akademie GmbH, die unser Unternehmen seit vielen Jahren erfolgreich nach dieser international anerkannten Norm zertifiziert, unterstrichen.

ISO9001:2015 certificated
ATEX certificated by OBAC
EX Zone

REFERENZEN

Unternehmen aus diversen Branchen vertrauen auf die Präzisions-Messgeräte von Rixen.

Unsere Produkte finden Anwendung in den Bereichen Ofenbau, Feuerungstechnik, Reinraumtechnik, Lüftungssysteme und Biogasanlagen, um nur einige zu nennen.

Hier bieten wir Ihnen einen Einblick in einige unserer treuen Kunden:

Pharma und Medizinbereich (TGA)

  • Vetter-Pharma

  • RHÖN Klinikum Bad Neustadt

  • Bayer AG

  • Novartis AG

  • WEISS- Pharmatechnik

  • EBEWE Pharma

Allgemeine TGA und EX-Bereich

  • SIEMENS AG

  • Wacker Chemie

  • EnBW

  • Evonik AG

  • HONEYWELL

  • ABB

Ofen- und Feuerungsbau

  • Saint Gobain

  • Johnson Controls

  • Bakker & Co.

  • Innovatherm

  • Supratec

Automobil

(Motorenbau, Lackiererei, Verzinkerei usw.)

  • Volkswagen AG

  • Porsche AG

  • BOSCH

  • Daimler AG
